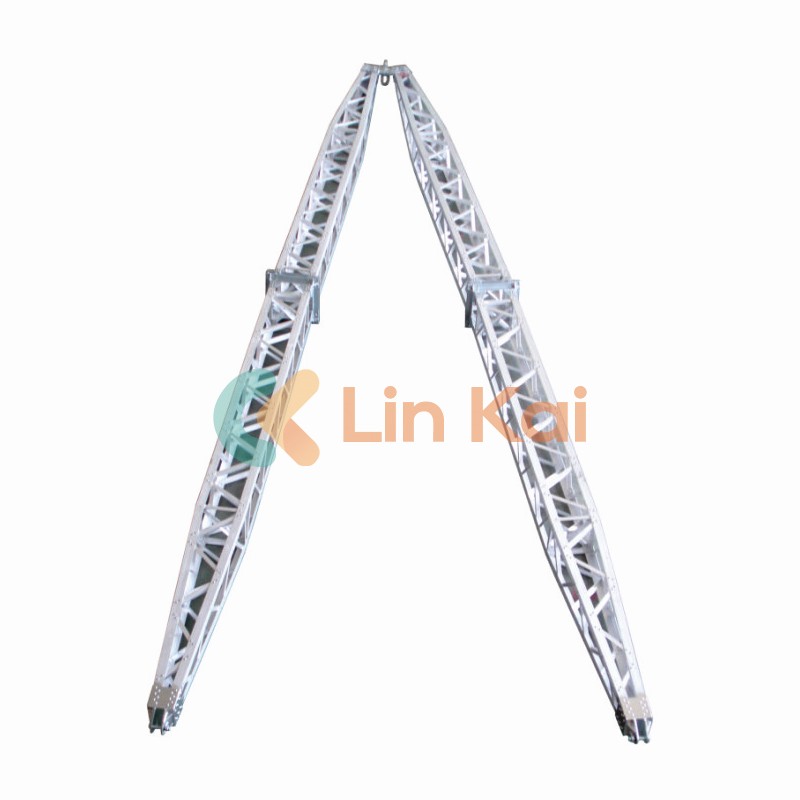

BirA-şekilli kafes çırçır direğişanzıman hattı, telekom ve fayda yapısı ereksiyonu sırasında direkleri, kuleleri ve ilgili ekipmanları yükseltmek, konumlandırmak ve kurmak için kullanılan geçici, tasarlanmış bir kaldırma çerçevesidir. Tek tüp veya tübüler cin kutuplarından farklı olarak, A-şekilli kafes tasarımı, yüksek mukavemet, düşük ağırlık ve burulma sertliğini birleştiren açık, üçgen bir çerçeve kullanır. Bu konfigürasyon, kontrollü, güdümlü kaldırma ve kompakt bir ayak izi gerekli olduğu tüm kule bölümleri, anten düzenekleri, çapraz silahlar ve benzeri bileşenler kaldırma ve sonlandırma için özellikle uygun hale getirir. Üreticiler genellikle taşınabilirlik, mukavemet ve korozyon direncini dengelemek için alüminyum alaşımlı ve yüksek gerilim çelik varyantlarında A-şekilli kafes cin kutupları sunar.

Uygulamada A-şekil kafesi cin kutbu yapı tabanına veya yakınına sabitlenir ve inşa edilmesi gereken bölüme bağlanır; Vinçler, koparma blokları ve kontrollü teçhizat daha sonra bölümü yerine getirmek ve döndürmek için kullanılır. Cin kutbu kontrollü bir kol kolu ve kriko-nokta olarak hareket ettiğinden, uzak veya kısıtlı alanlarda büyük mobil vinçlere olan ihtiyacı azaltır ve bu nedenle iletim, dağılım ve uzak telekom kulesi ereksiyonu için yaygın bir çözümdür. Teknik, alan prosedürleri ve hat inşaatı ve kule çalışması için SOP'larda yaygın olarak belgelenmiştir.

Nasıl Çalışır (Tasarım, Anahtar Parametreler ve Satın Aldığınızda Neler Belirtilir)

A-şekilli bir kafes çırçır direği, küçük bir vinç çekişini güvenli, öngörülebilir bir asansöre nasıl çevirir? Özünde, çırçır direği gerilme vinç kuvvetini taban bağlantısındaki pivot noktası hakkında bir an haline getirir. A şeklindeki kafes geometrisi, bükülmeye ve burulmaya direnmek için üçgenlenmiş elemanları kullanırken, yükleri tek bir tüp yerine birden fazla bacak ve destek düğümlerine dağıtmak için malzemeyi ince ve hafif tutar. Üst/kafa düzeneği, farklı ekleri (sabit kafa, yukarı çıkma başı, çift kullanım başı) ve arma bloklarını kabul etmek için tasarlanmıştır, bu da çırçır kutbunun kule bölümünün kaldırma profiliyle eşleştirilmesini sağlar.

Aşağıda, tedarik ekiplerinin ve saha mühendislerinin A şekle kafesi çırçır çırçır kutup modellerini karşılaştırmak için yaygın olarak kullandıkları kısa bir teknik parametreler tablosu bulunmaktadır. Bunlar temsili alanlar ve tipik aralıklardır-kesin değerler üreticiye ve modele göre değişir, bu nedenle her zaman modele özgü sertifikalar, test raporları ve yük grafikleri isteyin.

Fabrika verileri ve teslimat belgelerinde ne konusunda ısrar etmelisiniz? Her zaman talep: Sertifikalı Malzeme Test Raporları (Çekme, Verim), Boyutsal Çizimler, Bir Üretici Yük Grafiği (farklı açılarda kaldırma kapasitesi dahil), varsa kaynak/perçin kayıtları, verilen vinçler/koparma blokları için test sertifikaları ve yazılı bir inceleme ve bakım kılavuzu. Bu belgeler, genel bir spesifikasyon ile sitenizdeki çırçır kutbunun gerçek güvenli çalışma kapasitesi arasındaki boşluğu kapatır.

Bir cin kutbunu sitenizle nasıl eşleştirilir-Teknik iş akışına gömülü kısa bir kontrol listesi: dikilen bölüm ağırlığını ve yerçekimi merkezini belirleyin, mevcut ankraj noktalarını ve taban geometrisini tanımlayın, gerekli momenti (vinç çekme × kaldıraç kolu) hesaplayın ve kullanacağınız çalışma açısında yayınlanmış kapasiteye sahip bir çırçır kutupu seçin. Kule yükseklikleri veya rüzgar/buz yükleri zarfı ittiğinde, daha yüksek kapasiteli modellere yükseltin veya ağır hizmet için tasarlanmış çelik takviyeli serileri seçin. Seçiminizi doğrulamak için üretici yük grafikleri ve ilgili cin kutup standartları kullanılmalıdır.

Neden A şeklinde bir kafes çırçır direği seçin

Deneyimli yükleniciler neden alternatifler üzerinden A-şekilli kafes çırçır kutbunu seçiyorlar? Nedenleri operasyonel, lojistik ve güvenlik kategorilerine girer.

İlk olarak, operasyonel verimlilik: Kafes A şekli mükemmel bir mukavemet / ağırlık oranı verir. Karşılaştırılabilir kaldırma torkunun tek boru şeklindeki cin kutupları ile karşılaştırıldığında, kafes kesitleri taşınmaya daha hafiftir ve toplanması daha kolaydır, mobilizasyon sırasında insan saatlerini azaltır. Üçgenleştirilmiş üyeler, kutup yükselen bir dizi sırasında direksiz açılarda çalıştığında burulma burkulmasına direnir, bu da daha istikrarlı, daha kontrol edilebilir bir asansör anlamına gelir.

İkincisi, saha uyarlanabilirliği: A-şekilli kafes cin kutupları genellikle sabitlenmiş veya birbirine cıvatalanan modüler bölümlerde gelir. Bu modülerlik, mürettebatın monte edilen yüksekliği saha kısıtlamalarına göre uyarlayarak büyük boyutlu bir vinç veya ikinci bir vinç ihtiyacını düşürmesini sağlar. Birçok kırsal veya dağlık iletim projesinde, bu lojistik basitleştirme büyük maliyet ve program tasarrufu anlamına gelir.

Üçüncüsü, güvenlik ve düzenleyici uyum: GIN kutuplarının tasarımı ve kullanımı, endüstri standartlarında ve kabul edilen prosedürlerde ele alınmaktadır (örneğin, TIA/ANSI çırçır direği rehberliği ve iletişim ve iletim çalışmalarında kullanılan GIN kutupları için sınırları ve test protokollerini tanımlayan IEEE belgeleri). Alan ekipleri, arma yapılandırması, bağlantı tasarımı, etiket hatları, hariç tutma bölgeleri, önleme öncesi denetim ve acil durum düşürme prosedürlerini kapsayan yazılı bir SOP'u takip etmelidir. Birkaç yargı yetkisi bu standartları yerel düzenlemelere veya kule çalışması için işveren kurallarına dahil etmektedir. Tanınmış standartları kullanan ve belgelenmiş SOP'lara göre çalıştırılan ekipmanı kullanmak, bir olay durumunda riski azaltır ve yasal ve sigorta netliği sağlar.

Güvenlik açısından kritik hususlar (her asansörde ne kontrol edilir): Verilen çalışma açısında nominal kapasiteleri aşmayın; Pimlerin ve bağlantı elemanlarının derecelendirilmesini ve sabitlendiğinden emin olun; Vinç frenlerinin ve koparma bloklarının sertifikalı durumda olduğunu doğrulayın; Gusts istikrarı tehdit ettiğinde rüzgar hızını izleyin ve asansörleri askıya alın; ve birincil vinçin başarısız olması durumunda kontrollü bir indirme yolu planlayın. Birçok tedarikçi kılavuzu ve site SOP'lar, bir sitede ilk kullanılmadan önce yük testi ve görsel inceleme kayıtları gerektirir. Bu pratik kontroller, cin kutup operasyonları için yayınlanmış SOP'larda bulunan aynı prensipleri izlemektedir.

İnsan ve Ekipman Riski Nasıl Azaltılır: Asansör üzerinden yetkili tek bir yetkili kaldırma amiri atayın, asansör planını ve sinyallerini tüm personele iletin, dışlama bölgeleri yerleştirin ve gerekli olmayan işçileri iyi açık tutun. Önleme öncesi kontrol listeleri, üreticinin montaj torku/pim torklarının doğrulanmasını, arma açılarını, zincir derecelerini ve ankraj stabilitesini içermelidir. Mevcut olduğunda, kaldırma kuvvetini aktif olarak kaydetmek ve yanlışlıkla aşırı yüklerden kaçınmak için torkla izlenen vinçler veya yük hücreleri kullanın. Bu kontroller basittir, ancak rutin asansörler ile kesinti ve maliyet aşımlarına neden olan olaylar arasında fark yaratır.

Düğüm 4 - İki yaygın soru (Soru -Cevap) ve Marka ve İletişim ile Kapat

S: Cin direği siparişim için hangi kafa tipini (yükselen vs sabit) ihtiyacım olduğunu nasıl bilebilirim?
C: Operasyon, tam bir kule bölümünü yataydan dikey olarak döndürmeyi gerektiriyorsa (yükselen kafa kontrollü pivotlara izin verir ve genellikle döner veya damla pin sistemini entegre eder), sadece dikey olarak kaldırırsanız veya çırçır kutupunu statik bir kaldırma noktası olarak kullanırsanız sabit bir kafa seçin; Site çalışması her iki görevi de birleştirirse, aynı cin kutbunun hem dikey asansörleri hem de alan uyarılması olmadan hem dikey asansörü hem de yükseltme işlemlerini desteklemesi için çift kullanımlık bir kafayı belirtin-her zaman seçilen kafa yapılandırması için üreticinin yük tablosunu doğrulayın.

S: Hangi rutin muayeneler ve bakım, bir kafes çırçır direğini yıllarca güvende tutacaktır?
A: Her kullanımdan önce inceleyin (perçinler/cıvataları kontrol edin, üyelerde saç çizgisi çatlakları veya korozyon arayın, pim etkileşimini ve güvenlik kliplerini doğrulayın, vinç frenlerini ve halat durumunu test edin), belgelenmiş bir yapısal denetim yapın (yüksek stresli kaynaklar veya pin delikleri üzerinde zorlayıcı testler dahil, qa programınız tarafından gerektiğinde, ipi ve ipi takın ve tel ipe ve ipleri takiben, sağlayıcı olarak takiben ve telin sağlayıcılığını takip edin ve ipi takibiniz ve izler, takiben, sağlayıcı ve ipi, sağlayıcı olarak takiben, sağlayıcı olarak takiben ve tel ipe, takiben, sağlayıcı olarak izlenir ve ipleri takip et ve tel ipe icra ve ipi, sağlayıcı olarak takiben ve tel ipe takın ve tel ipe icra ve ipi, sağlayıcı olarak takın ve ipi, izlenir ve izler. Teslim edilen her birimin sertifikalı kaldırma yeteneğini koruması için yük testi programı. Müşterilere ve güvenlik yetkililerine gereken özeni göstermek için denetim kayıtlarını saklayın.

Sonuç olarak, A-şekilli kafes cin kutbu, iletim kutuplarını, telekom kulelerini ve hareketliliğin, kontrolün ve olumlu bir güç / ağırlık oranının öncelikler olduğu benzer yapıları dikmek için kanıtlanmış, etkili bir araçtır. Modülerliği, kafa tipi seçenekleri ve belgelenmiş yük grafikleri, bir modelin sitenizin ihtiyaçlarına uygun olmasını kolaylaştırır; Tasarım ve operasyonel uygulaması, sektörde kullanılan yerleşik standartlar ve SOP'larla uyumludur. Seçenekleri değerlendiren ekipler için, tek başına satın alma fiyatından ziyade toplam yaşam döngüsü maliyetini (tedarik, ulaşım, montaj için mürettebat saatleri ve bakım saatleri) tartın-bu, A-şekilli kafes sistemleri genellikle avantaj gösterir. A-şekilli kafes cin kutuplarında profesyonel tedarik ve teknik destek için Lingkai’nin tasarlanmış ürün hatlarını düşünün; Modelleri tam teknik belgeler, yük grafikleri ve satış sonrası desteği ile mevcuttur.Bize UlaşınModel sayfaları, fabrika sertifikaları ve siteye özgü bir seçim danışmanlığı için ekibimiz ayrıntılı teklifler ve teslimat seçenekleriyle yanıt verecektir.
