Yeraltı Kablo Kurulum Araçları Nedir ve Proje Verimliliğini Nasıl Artırır?

Soyut

Şehirler daha güvenli, daha güvenilir ve görsel olarak daha temiz bir altyapı arayışına girdikçe, yer altı enerji ve iletişim ağları hızla genişliyor. Bu dönüşümün merkezindeYeraltı Kablo Kurulum AletleriBu sadece inşaat hızını değil aynı zamanda güvenliği, kablo ömrünü ve uzun vadeli sistem performansını da belirler. Bu makale, yeraltı kablo çekme araçları, kablo döşeme ekipmanı, kanal çubuk sistemleri, vinçler, makaralar ve gerilim izleme cihazları gibi anahtar kelimeyle genişletilmiş çeşitler de dahil olmak üzere, yer altı kablo kurulum araçlarının tüm ekosistemini araştırıyor. Endüstri uygulamalarından ve mühendislik mantığından yararlanarak, bu araçların nasıl çalıştığını, nerede uygulandıklarını ve modern EEAT standartlarına uygun olarak bunların nasıl sorumlu bir şekilde seçileceğini açıklıyoruz. Tartışma, üretim uzmanlığı tarafından bilgilendiriliyorNingbo Lingkai Elektrik Güç Equipment Co, Ltdve promosyon iddialarından ziyade pratik değere odaklanır.

İçindekiler

• Yeraltı Kablo Kurulum Araçlarını Anlamak
• Yeraltı Kurulumu Neden Özel Ekipman Gerektirir?
• Genişletilmiş Anahtar Kelimeler ve Araç Kategorileri Açıklaması
• Yeraltı Kablo Kurulum Aletlerinin Temel Çeşitleri
• Bu Araçlar Güvenliği ve Kablo Bütünlüğünü Nasıl Geliştirir?
• Farklı Proje Senaryoları İçin Seçim Kriterleri
• Yaygın Kurulum Araçlarının Karşılaştırma Tablosu
• Endüstri Uygulamaları ve Kullanım Durumları
• Alet İmalatı ve Kullanımında EEAT'nin Dikkat Etmesi Gereken Hususlar
• Sıkça Sorulan Sorular
• Sonuç ve Sonraki Adımlar

Yeraltı Kablo Kurulum Araçlarını Anlamak

Yeraltı Kablo Kurulum Araçları, yer seviyesinin altına kurulan elektrik veya iletişim kablolarını yönlendirmek, çekmek, korumak ve germek için tasarlanmış özel bir mekanik ve hidrolik cihaz grubunu ifade eder. Havai çekme araçlarının aksine, yer altı sistemleri kanallar, kanallar, hendekler ve tüneller gibi kapalı ortamlarda çalışır.

Bu araçlar sürtünmeyi, bükülme yarıçapını, çekme gerilimini ve hizalama doğruluğunu yönetecek şekilde tasarlanmıştır. Uygun olmayan takımlama, kablo kılıfının hasar görmesine, yalıtımın bozulmasına veya erken yaşlanmaya neden olabilir ve bu da takım seçimini lojistik açıdan sonradan düşünülmek yerine kritik bir mühendislik kararı haline getirir.

Yeraltı Kurulumu Neden Özel Ekipman Gerektirir?

Kabloların yeraltına döşenmesi, havai sistemlerde bulunmayan zorlukları beraberinde getirir. Bunlar arasında görünmez yönlendirme yolları, daha yüksek sürtünme katsayıları, sınırlı erişim noktaları ve daha katı güvenlik gereksinimleri yer alır. Yeraltı Kablo Kurulum Araçları bu sorunları çözmek için özel olarak tasarlanmıştır.

• Kurulum başladıktan sonra azaltılmış görünürlük ve sınırlı düzeltme seçenekleri
• Kanal sürtünmesi ve bükülmelerden dolayı daha yüksek mekanik stres
• Daha yüksek termal ve nem kaynaklı kablo hasarı riski
• Daha sıkı kentsel güvenlik ve çevre düzenlemeleri

Genişletilmiş Anahtar Kelimeler ve Araç Kategorileri Açıklaması

Yeraltı Kablo Tesisat Araçlarının kapsamını tam olarak anlamak için sektörde yaygın olarak kullanılan terminolojiyi genişletmekte fayda vardır. Bu varyasyonlar genellikle tamamen ayrı ürünlerden ziyade işlevi tanımlar.

• Yeraltı kablo çekme aletleri
• Yeraltı sistemleri için kablo döşeme ekipmanları
• Kablo vinçleri ve çekme makineleri
• Kanal rodder ve boru rodding sistemleri
• Hendek ve kanal girişi için kablo makaraları
• Gerginlik kontrol ve izleme cihazları

Yeraltı Kablo Kurulum Aletlerinin Temel Çeşitleri

• Kablo Vinçleri– Uzun mesafeli kurulumlar için kontrollü çekme kuvveti sağlayın
• Kanal Çubukları– Kablo çekmeden önce pilot hatları kanallar boyunca yönlendirmek için kullanılır

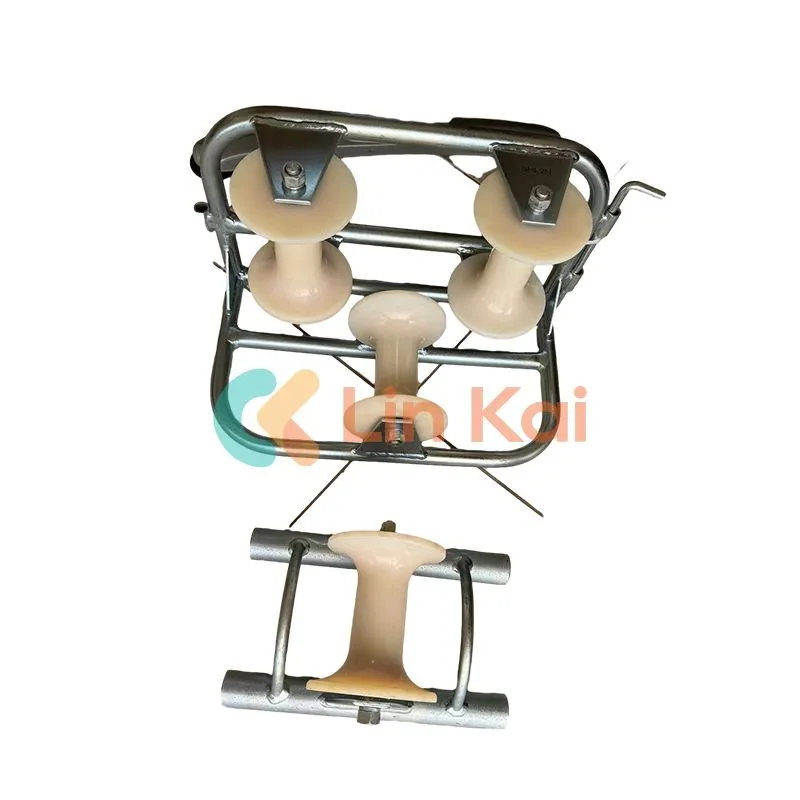

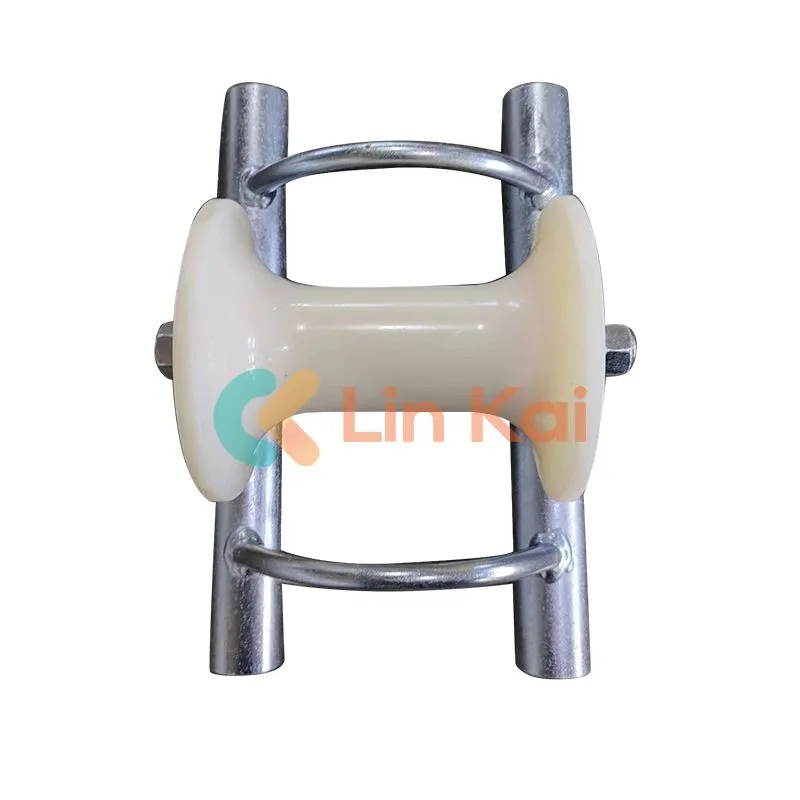

• Kablo Makaraları– Giriş ve çıkış noktalarında sürtünmeyi azaltın ve kablo kılıflarını koruyun
• Sapları Çekme– Gerilmiş çekmeler sırasında kabloları eşit şekilde sabitleyin
• Gerginlik Ölçerler– Kablo sınırlarının aşılmasını önlemek için çekme kuvvetini izleyin

Bu Araçlar Güvenliği ve Kablo Bütünlüğünü Nasıl Geliştirir?

• Daha düşük manuel taşıma, yaralanma riskini azaltır
• Kontrollü gerilim iletkenin esnemesini önler
• Optimize edilmiş bükülme yarıçapı yalıtım katmanlarını korur
• Azaltılmış sürtünme, çekme sırasında ısı oluşumunu en aza indirir

Farklı Proje Senaryoları İçin Seçim Kriterleri

• Kablo çapı ve ağırlığı
• Rota uzunluğu ve viraj sayısı
• Kanal malzemesi ve iç yüzey durumu
• Kentsel ve kırsal kurulum kısıtlamaları

Yaygın Kurulum Araçlarının Karşılaştırma Tablosu

Endüstri Uygulamaları ve Kullanım Durumları

• Kentsel enerji dağıtım ağları
• Yenilenebilir enerji şebekesi bağlantıları
• Endüstriyel tesis altyapısı
• Telekomünikasyon ve fiber optik sistemler

Alet İmalatı ve Kullanımında EEAT'nin Dikkat Etmesi Gereken Hususlar

EEAT perspektifinden bakıldığında, Yeraltı Kablo Kurulum Araçları doğrulanabilir uzmanlık, şeffaf üretim süreçleri ve kanıtlanmış saha performansıyla desteklenmelidir. Üreticiler gibiNingbo Lingkai Elektrik Güç Equipment Co, LtdÜrün tasarımını uluslararası kurulum standartlarına ve gerçek dünyadaki mühendislik gereksinimlerine uygun hale getirin.

Sıkça Sorulan Sorular

Yeraltı kabloları için doğru çekme kuvvetini ne belirler?

Çekme kuvveti, kablo ağırlığı, kanal uzunluğu, sürtünme katsayısı ve bükümlerin sayısı ve yarıçapı tarafından yönlendirilir. Uygulamada kurulumcular şunu kullanır: yükleri kablo üreticisinin izin verilen sınırları dahilinde tutmak için gerilim izleme artı rota hesaplamaları.

Bir ırgat vinci ve bir tambur vinci arasında nasıl seçim yapabilirim?

İyi bir kontrol ile sürekli çekmeye ve bir halat halkası kullanarak uzun çekmeleri yönetme yeteneğine ihtiyaç duyduğunuzda, genellikle bir ırgat vinci tercih edilir. sistem. Çekme hattının tamburun üzerinde saklanmasını istediğinizde tambur vinçleri yaygındır. Kararınız site düzenini, çekme uzunluğunu, hat yönetimi ihtiyaçları ve gerilimi nasıl kontrol etmeyi planladığınız.

Gerçekten bir kanal çubuğuna ihtiyacım var mı, yoksa sadece kanaldan bir olta atabilir miyim?

Kısa, temiz, düz kanallar için manuel olta balıkçılığı işe yarayabilir. Ancak kanal çubuklayıcı (boru çubuklama sistemi) daha uzun süre çok daha güvenilirdir yollar, eski kanallar veya birden fazla virajlı güzergahlar. Deneme-yanılmayı azaltır, işçilik süresini azaltır ve doğaçlama çekmenin neden olduğu hasarların önlenmesine yardımcı olur.

Kablo çekme kulpları, file çoraplar ve döner konektörler arasındaki fark nedir?

Çekme kulpları (örgü çoraplar), lokal stresi azaltmak için yükü kablo kılıfının daha uzun bir bölümüne dağıtır. Döner konektörler arasında bulunur Bükülmeyi azaltmak için çekme halatı ve tutma yeri; bu, virajlardan geçerken veya ipin dönebildiği durumlarda önemlidir. Birlikte kullanıldığında koruyabilirler hem kablo bütünlüğü hem de kurulum kalitesi.

Kablo makaraları kanal giriş noktalarında kablonun hasar görmesini nasıl önleyebilir?

Kablonun boş alandan kapalı bir kanala geçmesi nedeniyle giriş noktaları yüksek riskli alanlardır. Makaralar kabloyu düzgün bir şekilde yönlendirir, ceketi azaltır Aşınmayı önleyin ve daha güvenli bir bükülme yarıçapını koruyun. Bu, özellikle ağır MV/HV kabloları için veya rotanın girişten hemen sonra döndüğü durumlarda önemlidir.

Yağlayıcıyı ne zaman kullanmalıyım ve hangi tip uygundur?

Yağlayıcı genellikle sürtünmenin yüksek olmasının beklendiği durumlarda kullanılır: uzun kanallar, çoklu kıvrımlar, kaba boru içleri veya daha büyük kablo çapları. Kablo kılıfı malzemenize ve yerel çevre gerekliliklerine uygun, kablo onaylı bir çekme yağı kullanın. "jenerik" yağlayıcılardan kaçının ceketleri bozabilir veya kalıntı bırakabilir.

Çekme başlamadan önce sürtünmeyi ve gerilimi nasıl tahmin edebilirim?

Çekme öncesi değerlendirme tipik olarak rota haritalandırmayı, büküm saymayı, boru hattı incelemesini ve gerilim tahmin yöntemini (çoğunlukla kablo ağırlığına dayalı olarak) içerir. sürtünme varsayımları ve bükülme çarpanları). Daha yüksek riskli çekmeler için ekipler bu tahminleri kurulum sırasında gerçek zamanlı gerilim ölçümüyle birleştirebilir Varsayımları doğrulamak ve aşırı yüklemeyi önlemek için.

Kurulum sırasında minimum bükülme yarıçapının korunmasına hangi araçlar yardımcı olur?

Uygun merdane seçimi, yön değişikliklerinin meydana geldiği köşe merdaneleri ve ani durumları önleyen kontrollü çekme yöntemleri ile büküm yarıçapı korunur. gerizekalılar. Hassas kablolar için montajcılar yarıçap kılavuzları ekleyebilir veya daha büyük yarıçapları korumak için tasarlanmış makaralar kullanabilir, böylece dahili iletken ve kablo kopması riski azaltılabilir. yalıtım hasarı.

Kabloyu çekmeden önce kanalın temiz olup olmadığını nasıl anlarım?

Yaygın adımlar arasında kanalın çubuklanması, bir mandrelin çekilmesi (iç boşluğu doğrulamak için) ve bir test çekme hattının kullanılması yer alır. Zorlu ortamlarda ekipler Kanal kameraları gibi kanal inceleme araçlarını kullanın. Kanal durumunun erkenden doğrulanması, çekme sırasındaki kesintileri ve kablo hasarını önlemenin en basit yollarından biridir.

“Pilot hat” nedir ve neden önemlidir?

Pilot hat, daha güçlü çekme halatları ve nihayetinde kablonun kendisi için bir yol oluşturmak üzere bir kanal boyunca yerleştirilen ilk hafif hattır. İyi ayarlanmış Pilot hattı kurulumdaki belirsizliği azaltır, kademeli çekme işlemlerine olanak tanır ve son kablo çekiminin kontrollü ve öngörülebilir tutulmasına yardımcı olur.

Çekme sırasında kablonun bükülmesi veya "tirbuşonlanması" riskini nasıl azaltabilirim?

Döner konektörlerin kullanılması, çekme halatının hizalı tutulması, ödemenin doğru yönetilmesi ve halatın dönmesinin engellenmesiyle bükülme riski azaltılır. Kontrollü çekme hız da önemlidir. Bükülme göz ardı edilirse, iç strese ve potansiyel uzun vadeli performans sorunlarına dönüşebilir.

Uzun mesafeli çekimler için hangi Yeraltı Kablo Kurulum Aletleri en önemlidir?

Uzun mesafeli çalışmalar için çekirdek sistem genellikle uygun boyutta bir vinç, kalibre edilmiş gerilim izleme, yüksek kaliteli çekme halatı, doğru kavramalar ve dönüşler içerir. ve silindirler ve yağlayıcı gibi sürtünme yönetimi araçları. Birçok proje aynı zamanda yükleri güvenli sınırlar içinde tutmak için rota planlama uygulamalarından ve aşamalı çekmelerden de yararlanır.

Saygın bir alet tedarikçisinin hangi belgeleri sağlaması gerekir?

Açık spesifikasyonlara (nominal yükler, malzemeler, boyutlar), çalıştırma talimatlarına, bakım kılavuzuna ve kalite güvence bilgilerine bakın. Üreticiler gibiNingbo Lingkai Elektrik Güç Equipment Co, Ltdgenellikle yüklenicilerin ekipmanı sorumlu bir şekilde seçmesine ve kullanmasına yardımcı olan teknik belgelerle araçları destekler, bu da EEAT'ın şeffaflık ve uzmanlık beklentileriyle iyi uyum sağlıyor.

Hizmet ömrünü uzatmak için Yeraltı Kablo Kurulum Araçlarının bakımını nasıl yapabilirim?

Temel bakım, kullanımdan sonra temizlemeyi (özellikle yağlayıcı kalıntısı), silindirlerin düzgün dönüp dönmediğini kontrol etmeyi, kulplarda kırık tel olup olmadığını kontrol etmeyi, vincin doğrulanmasını içerir Bileşenleri ve fren sistemlerini kontrol edin ve korozyonu önlemek için aletleri kuru olarak saklayın. Rutin denetimler aynı zamanda yüksek yüklü operasyonlarda arıza riskini de azaltır.

Çekme halatlarını ve tutacakları güvenli bir şekilde yeniden kullanmak mümkün müdür?

Çoğu zaman evet, ancak yalnızca incelemeden sonra. Halatlarda aşınma, düzleşmiş kısımlar, kirlenme veya kırık lifler olup olmadığı kontrol edilmelidir. Kavramalar hasar açısından incelenmeli ve teçhizat doğruluğu. Yeniden kullanım politikaları, özellikle daha ağır veya daha yüksek voltajlı kablolar çekilirken üreticinin rehberliğine ve şantiye güvenlik protokollerine uygun olmalıdır.

Sonuç ve Sonraki Adımlar

Yeraltı Kablo Kurulum Araçları, modern altyapı projeleri için vazgeçilmezdir; verimliliği, güvenliği ve uzun vadeli güvenilirliği etkiler. Doğru araçları ve ortakları seçmek operasyonel riski önemli ölçüde azaltır.

Yer altı kablo projeleri için ekipman değerlendiriyorsanız veya özel teknik rehberliğe ihtiyacınız varsa,bize Ulaşıngerçek kurulum koşulları için tasarlanmış çözümleri tartışmak.
